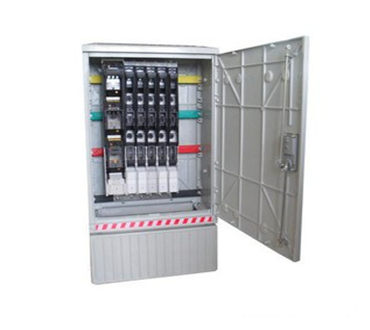

论电缆分支箱技术规范

作者:阿峰 发表时间:2018-01-22 08:29 浏览次数;32次

项 目

单位

参 数 项

额定电压

kV

10

额定电流

A

630

频率

Hz

50

额定热稳定电流

kA

20

额定热稳定时间

s

3

额定动稳定电流

kA

50

雷电冲击耐压

相对地

kV

125

断口

kV

145

1min工频耐压

相对地

kV

50

断口

kV

60

电缆截面范围

mm2

25~400

箱体防护等级


不低于IP3X

电缆附件技术参 数

冲击耐压

125kV,正负极性各10次,不击穿,不闪络

直流耐压

58kV(负极性),15min,不击穿,不闪络

局部放电

15kV下放电量≤10pc

注:1.主回路通630A电流,温升不大于65℃(折算到环境温度40℃)。

2.在与垂直方向成60°倾角及10L/min的雨量下,淋雨10min后,应无进水痕迹。

3.4 技术要求

3.4.1 箱体

3.4.1.1电缆分支箱应采用方型防雨造型,外壳材料以≥2mmSUS304不锈钢板材制造,表面军绿色,覆盖层为静电喷涂而成,涂层漆膜厚度不小于150μm并应均匀一致,至少20年不褪色,占地面积小、美观,箱门采用两边背掀式设计,汽车专要支撑装置,箱体带防盗锁装置。

3.4.1.2 箱体应有足够的机械强度,在起吊、运输和安装时不应变形或损伤。

3.4.1.3 外壳颜色为军品绿,并与周围环境相协调。

3.4.1.4 门开启角度大于90°,并设定位装置。门应有密封措施,并装有把手、暗闩和能防雨、防堵、防锈的锁。门的设计尺寸应与所装用的设备尺寸相配合。

3.4.1.5 箱体设足够的自然通风口和隔热措施,以保证在正常条件下运行时,所有电器设备的温度不超过其最大允许温度。

3.4.1.6 箱体有可靠的密封性能,防小动物进入和防渗、漏雨水措施。箱体的内壁和隔板可用金属或非金属材料,其色彩应与内部电器设备颜色协调,金属构件亦应进行防锈处理和喷涂防护层。

3.4.1.7箱门内侧标出主回路的线路图,同时注明操作程序和注事项。信号灯及仪表的装设位置应易于观察和安全地更换,其位置应便于巡视。电缆室的高度应满足安装、试验、维修的要求。

3.4.2 接地

3.4.2.1电缆分支箱的接地系统应符合DL/T621-1997《交流电气装置的接地》的要求。

3.4.2.2电缆分支箱的箱体设专用接地导体,该接地导体上应设有与接地网相连的固定连接端子,其数量不少于两个,并有明显的接地标志。接地端子配直径不小于12mm的铜质螺栓。

3.4.3 带开关型电缆分支箱具备完善的防误操作功能。

3.4.4 绝缘要求

采用全绝缘、全密封、可触摸型式,并满足防潮、防洪水、防凝露的要求。

3.5零配件要求

电缆分支箱的零配件质量保证,并注明主要零配件(三工位SF6负荷开关、套管接头、可触摸型电缆头、带电指示器、短路指示器、避雷器、防尘绝缘帽等)的生产厂家、型号、标准、标号、批次等,应符合有关的国家或国际标准,并提供相应的出厂和验收证明。

     更多电缆分支箱资讯请点击www.kai-tai.com
